Műszaki adatok
Vágási terület: 3000 * 1500 mm
Vágási sebesség: 30 m / perc
Támogatott grafikus formátum: AI, PLT, DXF, BMP, LAS, DXP
Alkalmazás: Lézeres vágás
Állapot: Új
Vágási vastagság: 0-30 mm
CNC vagy nem: Igen
Hűtés: Vízhűtés
Ellenőrző szoftver: Cypcut
Származási hely: Anhui, Kína (szárazföld)
Tanúsítás: CE, ISO, SGS, CCC
Garancia: 1 év
Lézerforrás: IPG / Raycus / nNIGHT / MAX
Vágófej: Precitec / Raytools / OSPRI / WSX
Szervo típus: Servo motor
Hűtőrendszer: Vízhűtő
Lézer teljesítmény: 500/750/1000/1500/2000 / 3000w vagy személyre szabott
Munkaterület: 1500 * 3000mm
Vágóanyagok: szénacél / rozsdamentes acél / alumínium / réz
Választék: francia Schneider
Átviteli rendszer: YYC
Termék alkalmazás

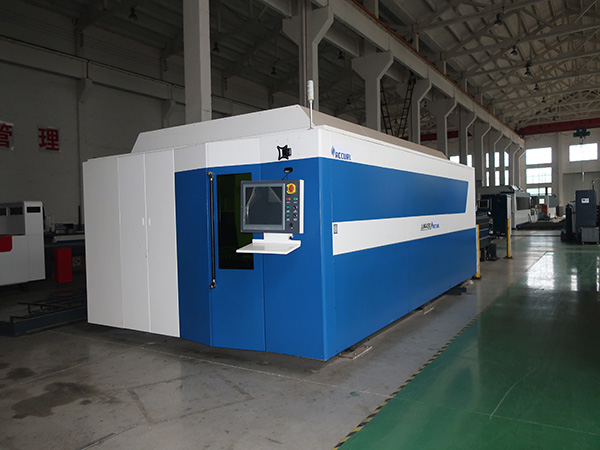

A CL-G3015A CNC szálas lézervágó gép egy lézervágó berendezés teljes készlete, amely szál lézerrel, hűtőberendezésekkel, szálvágó fejekkel, vágószerszámokkal, vezérlőrendszerrel, vízrendszerrel, levegőelszívó rendszerrel és így tovább. Az egész gép rögzített munkadarabot és mozgatható állványszerkezetet alkalmaz. Ez egy kéttengelyes, háromtengelyes vezérlésű CNC lézervágó gép. Ezek közül az XY tengelykapcsolás megvalósítja a síkvágó előtolású Z tengely lebegő nyomkövető munkadarab felületét. A berendezés négy CNC-tengelyét gördülő vezetékek vezérlik, és az X, Y, Z tengelyű vágólemez-rész AC szervo-fogaskerék-hajtóművel van ellátva, amelyek közül az X, Z tengelyt az AC szervo-fogaskerék hajtja. A fő ágy, Y tengely fogadja acélszerkezet gerenda, dinamikus teljesítmény, többek között a lézeres vágófej, AC szervo motor, golyóscsavar pár, gördülő vezető pár, reduktor, fogaskerék és állvány pár választja jól ismert márka. A CNC rendszer elfogadja a hazai márkás lézer speciális numerikus vezérlőrendszert, konfigurálja a professzionális vágásvezérlő szoftvert és a kiegészítő programozó szoftvert. Kompakt szerkezet, megfelelő merevség, jó megbízhatóság és nagy vágási hatékonyság.
A CNC szálas lézervágó gép alkalmas rozsdamentes acél, szénacél, ötvözött acél, szilíciumacél, horganyzott acéllemez, alumíniumötvözet, titánötvözet és más fémanyagok vágására.
Főbb jellemzői
1. A mozgó portálfalak új szerkezeti kialakítást és új gyártási folyamatot alkalmaznak, amely nagy gyorsulás mellett tartotta a stabilitást, és az extrudáló alumíniumötvözetet nagy hosszúságú szélességűvé tette. Ez 12% -kal csökkent és 20% -kal nőtt a merevséghez képest.
2. Az emberi-számítógépes interakciós felületen írt CNC-rendszer, amely kínai és angol nyelvű vezérlőszoftvert fogad el, egyszerűbbé és kényelmesebbé tette a műveletet.
3. A széles látókörű vágási terület, ahol három nyitott oldal van, amelyek könnyebbé teszik a nyersanyagok betöltését és kirakodását. Alkalmazható különböző helyeken.
4. Az elektromos vezérlőszekrényben használt részstruktúra különböző térbeli elrendezéseknek felel meg.
5. A vágókamra mozgó rácsot használ a végtelen vágás pontos megvalósításához és az anyag és a vágási idő megtakarításához.
6. Az alaprészen lévő porelszívó szerkezet hatékonyabbá válik, mivel a csatlakoztatott eszköz nagyon közel áll a vágási területhez. Ezzel a porelszívó eszközzel elkerülhető a lézer a hosszú élettartam biztosítása érdekében.
7. Ez a speciális lézeres vágófej nagy pontosságú vágást végezhet egy bizonyos vastagságú anyagon a fókusztávolság, a fókusz átmérő és a derék-derék vágási terület, az erős teljesítmény, az első és a hátsó terhelési anyag beállításával. időt takarít meg.
Technikai paraméterek
Vágási tartomány (mm) | 1500X3000 | 1500X4000 | 1500X6000 | 2000X4000 | 2000X6000 | |
X tengelyvonás (mm) | 1525 | 1525 | 1525 | 2025 | 2025 | |
Y tengelyvonás (mm) | 3050 | 4050 | 6050 | 4050 | 6050 | |
Z tengelyvonás (mm) | 300 | 300 | 300 | 300 | 300 | |
XY tengely pozicionálási pontosság (mm) | ± 0,03 | ± 0,03 | ± 0,03 | ± 0,03 | ± 0,03 | |
Helyzet pontossága (mm) | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | |
Lézer teljesítmény (w) | 500/750/1000/1500/2000/3000/4000/6000 | |||||
