Műszaki adatok
Vágási sebesség: 0-30000mm / perc
Támogatott grafikus formátum: AI, BMP, DST, DWG, DXF, DXP, LAS, PLT, Egyéb
Alkalmazás: Lézeres vágás
Állapot: Új
Vágási vastagság: 6 mm
CNC vagy nem: Igen
Hűtés: Léghűtés
Vezérlőszoftver: FSCUT2000, Chutian speciális vágószoftver
Származási hely: Anhui, Kína (szárazföld)
Tanúsítás: CCC, ISO
Értékesítés utáni szolgáltatás: A mérnökök a tengerentúli szervizgépek rendelkezésére állnak
Alkalmazási területek

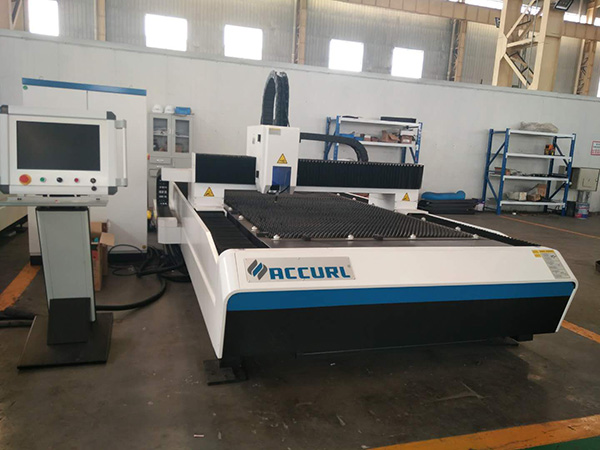

A gép a legmodernebb IPG / SPI lézert alkalmazza, amely a cégünk által tervezett Gantry CNC gépet és a nagy szilárdságú hegesztő testet ötvözi, nagy hőmérsékletű hegesztés és precíziós megmunkálás után nagy CNC marógéppel. Jó merevséggel és stabilitással rendelkezik precíziós golyóscsavarokkal, lineáris vezető meghajtással. Elsősorban 8 mm alatti fémlemez nagy sebességgel és nagy pontossággal történő vágására szolgál. A rost lézer számos előnnyel rendelkezik, mint például a fénysugár minősége, a magas fényerő, a magas konverziós ráta, a karbantartást nem igénylő, stabil és megbízható, alacsony költségű és kis méretű működés stb. A lézeres vágás a legfejlettebb szint , amely különösen alkalmas rozsdamentes acélra, karton acél precíziós vágásra. Széles körben használják a fémtermékek, hardverek, precíziós gépek, autóalkatrészek, szemüveg, ékszerek, névtábla, elektronika, játékok, reklám és egyéb iparágak számára.
A gép leírása:
1. Termékrendszer és összetétel
A rost lézervágó gép szálas lézerből, vágófejből, vezérlőrendszerből, hűtőrendszerből, a gépegységből, a kipufogógáz degustáló rendszerből áll.
2. A termék teljesítménye
Széles körben használják a fémlemez, mint a szénacél, rozsdamentes acél, ötvözött acél és más fémanyagok vágásánál. Szintén feldolgozhatunk különböző formájú és méretű alkatrészeket; mindenféle szöveg, logó és minta vágása.
Vágási tartomány: 3000 mm * 1500 mm-es lap,
A vágószénacél vastagsága: 0,2 mm-6mm
Vágási szélesség: 0,08-0,15 mm
A gép X, Y, Z tengely 3000 mm * 1500mm * 100 mm-es
Helymeghatározási pontosság: ± 0,05 mm / 1000 mm
Ismétlés pozícionálási pontossága: ± 0.03mm / 1000mm
A gép alapjárati fordulatszáma: 30 m / perc
A maximális üresjárati fordulatszám: 50 m / perc
1 mm vastag lemez O2 Maximális vágási sebesség:
(IPG-1000 lézer) 10 m / perc
(SPI-CW-1500 lézer) 15 m / perc
Maximális vágási mélység:
Szénacél (O2) 7mm
Rozsdamentes acél (N2) 3,5 ~ 4 mm
Rozsdamentes acél (O2) 6mm
3. A termékrendszer listája:
Lézer
FIber lézerek: 1000 W (opcionális SPI)
Külső optikai út és vágófej
Lézeres vágófej Magas, precíz automatikus vágófej
Kapacitív érzékelő BCS100, automatikus követés
Fókuszáló objektív 25,4 F = 100
A gazdagép
Gépplatform és tartozékok 3000mm * 1500mm vágófej
Az X tengelyes golyóscsavar 4010 nagysebességű csavar, a 35 némított sín; TAIWAN HIWIN
A gördülő vezető 5050 Y tengelye nagysebességű csavarral, a 45 néma sín; TAIWAN HIWIN
Planetáris reduktor VRB140, Japán SHIMPO
Japán, NSK
Porvédő Qingdao, HEMA
Húzza a PKK láncot, Kína
