Műszaki adatok
Vágási sebesség: 35m / perc, 0,5-0,8 m / perc
Támogatott grafikus formátum: Egyéb
Alkalmazás: Lézeres vágás
Állapot: Új
Vágási vastagság: 16 mm CS
CNC vagy nem: Igen
Hűtés: Vízhűtés
Ellenőrző szoftver: Cypcut
Származási hely: Anhui, Kína (szárazföld)
Tanúsítás: CE, ISO, SGS
Vágási terület (hossz x szélesség): 3000x1500 mm
CS vágási vastagság: 16 mm
SS vágási vastagság: 8 mm
SS vágási sebesség: 0,5-0,9 m / perc
X, Y tengely pozíció pontosság: ≤ ± 0,05 mm
X, Y tengely megismételhetősége: ± 0,02 mm
X tengely löket: 3020 mm
Y tengely löket: 1520 mm
Z tengely löket: 100 mm
Értékesítés utáni szolgáltatás Biztosítottak a tengerentúli szervizgépekhez
termékleírás

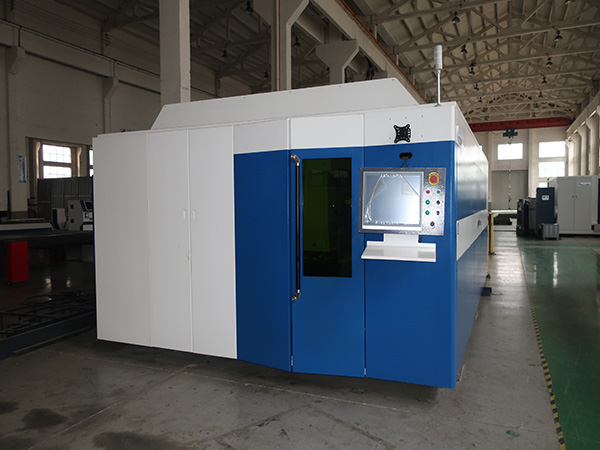

Gyári közvetlen kínálat kiváló minőségű fémlemezszálas lézervágó gép Kínából
LFH SOROZAT
Sgantry típusú kettős meghajtású szálas lézeres vágógép (kicserélt asztal), az új zárt kialakítás, dupla asztal gyors cseréje, míg az élvágás feldolgozása, gyors, kis rés, sima rész, könnyű kezelés, alacsony energiafogyasztás, nagy mennyiségű folyamatos feldolgozásra alkalmas , kiemelve a versenyelőnyök csökkentését.
Alkalmazható iparágak
Gépek és berendezések / Alkatrészek feldolgozása / Autóalkatrészek / Repülés / Olajvezeték / Lift gyártás / Lemezfeldolgozás
Az ECO-FIBER-1530 specifikációi | |||
Működési méret és tartomány | 1. Vágási terület (hossz x szélesség) 3000x1500 mm | ||
2. X20 tengely löket 3020 mm | |||
3. Y tengelyes ütem 1520 mm | |||
4. Z tengely löket 100 mm | |||
A gép pontossága | 5. X, Y tengely pozíció ≤ ± 0,05 mm pontosság | ||
6. X, Y tengely megismételhetősége ± 0,02 mm | |||
7. Vágási csatlakozás 0,1 ~ 0,3 mm A lemezvastagság szerint | |||
Vágási kapacitás | 8. CS vágási vastagság 16 mm | ||
9. Vágási sebesség 0,5-0,8 m / perc | |||
10. SS vágási vastagság 8 mm 2000 W | |||
11. Vágási sebesség 0,5 - 0,9 m / perc | |||
12. Az 1200 kg-os táblázat maximális teherbírása | |||
Főbb jellemzői
A lézervágás alapelve: a lézer az anyagra fókuszál, az anyagot lokálisan melegítjük az olvadáspont fölé, majd az olvadt fém koaxiális fúvóka nagynyomású gázzal vagy a fémgőznyomással elfújják a gerendával és az anyag viszonylag lineáris mozgás, így a lyukak folyamatosan szűk szélességűek.
A nagy formátumú lézeres vágógépben a feldolgozási magasság kissé különböző részek, így az anyagi eltérés területe a helyi hosszúságtól eltérő, így a helyméret különböző helyeken eltérő, a teljesítménysűrűség nem azonos, különböző minőségű lézer a vágási pozíció ellentmondásos, nem éri el a lézeres vágási minőség követelményét.
A vágófej szervo rendszerrel biztosítja a rendkívül következetes vágófejet és a vágóanyagot, így biztosítva a vágást.
