Műszaki adatok
Vágási terület: 1500 * 3000mm
Vágási sebesség: 1-8000mm / perc
Támogatott grafikus formátum: AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Alkalmazás: Lézeres vágás, Fémlemez vágás
Állapot: Új
Vágási vastagság: 0-30 mm
CNC vagy nem: Igen, CNC
Hűtés: Vízhűtés
Ellenőrző szoftver: YASKAWA / EMPOWER
Származási hely: Anhui, Kína (szárazföld)
Tanúsítás: CE, ISO, SGS
Garancia: 2 év
Terméknév: CNC laplemez lézeres vágógép ár / szál lézeres vágás
Vágóanyag: fém rozsdamentes acél szénacél alumínium
Szervo motor: YASKAWA
Lézerfej: Lasermech
termékleírás

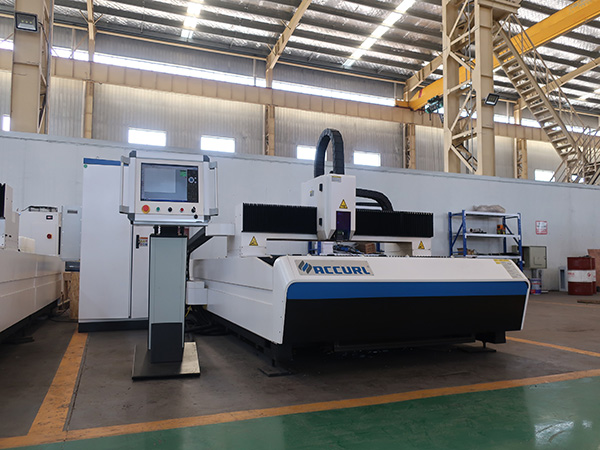

Szálas lézeres vágógép
A rost lézervágás a nagy teljesítményű lézer teljesítményének a vágandó anyag felületére történő összpontosításával működik.
A lézersugár energiája felszívódik az anyag felületébe, és a lézer energiája hővé alakul, ami olvad vagy elpárolog az anyagot.
Ezen túlmenően a gázt fókuszálják vagy fújják a vágási tartományba, hogy az olvadt fém és a gőz kiürüljön vagy elrepüljön a vágási útból.
A Fiber lézeres vágórendszer kiválasztása számos előnyt biztosít a hagyományos CO2 lézerekhez képest, mivel a kiváló minőségű gerendák miatt a szálas lézerek lehetővé teszik a fémanyagok széles skálájának vágását, gravírozását és jelölését.
A Fibre gépek kínálatát 500 W és annál nagyobb teljesítmények határozzák meg, amelyek a gép teljesítményétől függően képesek fémlemezeket, például 12 mm vastag rozsdamentes acélt vágni.
Műszaki paraméter
NEM | NÉV | Érték | Egység |
1 | Max. munkaterület (hossz × szélesség) | 3000 × 1500 | mm |
2 | X tengely vágási hossza | 1550 | mm |
3 | Y tengely vágási szélesség | 3050 | mm |
4 | Z tengely Emelési távolság | 120 | mm |
5 | X / Y tengely pozicionálási pontosság | 0.05 | mm / m |
6 | X, Y-tengely ismételt pozicionálási pontossága | ± 0,02 | mm |
7 | Maximális sebesség | 90 | m / min |
8 | Működési Max. Gyorsulás | 0,5 g | |
9 | Teljes teljesítményvédelmi fokozat | IP54 |
Főbb jellemzői
1. Kettős meghajtású emelőszerkezetekkel, importált állványokkal, fogaskerékkel és lineáris vezetővel a nagy sebességű, stabil továbbításhoz és nagy pontossághoz
2. Teljes acélhegesztőgép, durva megmunkálás a hegesztés után.
3. Együttműködött a vibrációs öregedés kezelésével a hegesztés és a megmunkálás stresszének kiküszöbölésére, hosszú távon deformáció nélkül.
4. A munka sebessége és az ágy stabilitása jelentősen javul.
5. Japán importált szervo motor az X, Y, Z tengely, nagy pontosság, nagy sebesség, nagy nyomaték, nagy tehetetlenség, a teljesítmény stabil és tartós.
6. A szervomotor kombináció biztosítja a gép nagy sebességét és gyorsulását.
7. Az optikai szálas lézeres vágógép CNC rendszerének Windows operációs rendszere alapján számos lézeres vágásvezérlő-specifikus modult integrál a jobb működés érdekében.
8. A legjobb emberi-számítógépes felület, könnyen kezelhető.
9. Az US Lasermech speciális vágófejet és kapacitív érzékelést, nagy pontosságú indukciót és érzékelést adott a legstabilabb és megbízhatóbb teljesítményre.
Tipikus szálas lézeres vágási alkalmazások
Precíziós tervezés.
Nagy precizitású fémlemez profilozás.
Fém- és nem fémes termékek vágása.
A komponensek jelölése a kezelhetőséghez, sorozatszám. lemezek, azonosító táblák, VIN számok.
Alkalmazott iparágak
Orvosi
Autóipari
légtér
Repülés
tengerészeti mérnökség
Általános gyártás
